愛普生晶振,有源晶振,SG2016CAN晶振,X1G0048010002晶振
頻率：1.2~75MHZ

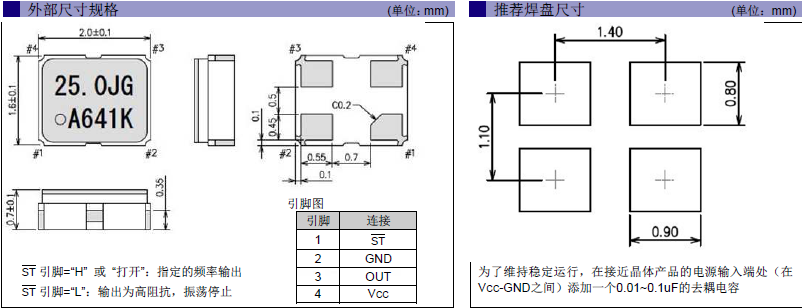

尺寸：2.0*1.6mm
精工愛普生株式會社（總經理:碓井 稔,以下簡稱為“愛普生”）在2008年正式和深圳市金洛鑫電子有限公司簽訂在中國區域深圳總代理簽訂合作協議,在同年期間蘇州愛普生水晶宣布將高端的石英晶體振蕩器生產重心轉移到中國蘇州愛普生工廠生產,并且成立研發中心.因為智能手機,以及GPS衛星導航的普及,有源晶振得到迅速的發展,并且從早期5X7mm的體積演變到今天2520mm體積的溫補晶振,壓控晶振,以下是有源石英晶體振蕩器部分產品型號,愛普生料號等.
愛普生晶振,有源晶振,SG2016CAN晶振,X1G0048010002晶振,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體振蕩器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.
石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性2016晶振元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。
|
型號 |
符號 |
參數 |
|
輸出規格 |
- |
CMOS |
|
輸出頻率范圍 |
fo |
1.2~75MHZ |
|
電源電壓 |
VCC |
1.6~3.63V |
|
頻率公差 |
f_tol |
±50×10-6 max., ±100×10-6 max. |
|
保存溫度范圍 |
T_stg |
-40-+85℃ |
|
運行溫度范圍 |
T_use |
-10-+70℃ ,-40-+85℃ |
|
消耗電流 |
ICC |
20mA max. |
|
待機時電流（＃1引腳"L"） |
I_std |
10μA max. |
|
輸出負載 |
Load-R |
100Ω (Output-OutputN) |
|
波形對稱 |
SYM |
45-55% [at outputs cross point] |
|
0電平電壓 |
VOL |
- |
|
1電平電壓 |
VOH |
- |
|
上升時間 下降時間 |
tr, tf |
0.4ns max. [20-80% Output-OutputN] |
|
差分輸出電壓 |
VOD1, VOD2 |
0.247-0.454V |
|
差分輸出誤差 |
⊿VOD |
50mV [⊿VOD=｜VOD1VOD2｜] |
|
補償電壓 |
VOS |
1.125-1.375V |
|
補償電壓誤差 |
⊿VOS |
50mV |
|
交叉點電壓 |
Vcr |
- |
|
OE端子0電平輸入電壓 |
VIL |
VCC×0.3 max. |
|
OE端子1電平輸入電壓 |
VIH |
VCC×0.7 min. |
|
輸出禁用時間 |
tPLZ |
200ns |
|
輸出使能時間 |
tPZL |
2ms |
|
周期抖動（1） |
tRMS |
5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ) |
|
tp-p |
33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak) |
|
|
總抖動（1） |
tTL |
50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)] |
|
相位抖動 |
tpj |
1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz) |
愛普生有源進口MHZ振蕩器編碼列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-210SEBA
24.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 105 °C
+/-100 ppm
≤ 2.0 mA
+/-3ppm
40 to 60 %
SG-210SEBA
33.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 1.6 mA
+/-3ppm
40 to 60 %
SG-210SEBA
16.666600 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 1.6 mA
+/-3ppm
45 to 55 %
SG-210SEBA
14.000000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 105 °C
+/-50 ppm
≤ 2.0 mA
+/-3ppm
40 to 60 %
SG-210SEBA
37.125000 MHz
2.50 x 2.00 x 0.90 mm
CMOS
-40 to 105 °C
+/-50 ppm
≤ 2.0 mA
+/-3ppm
40 to 60 %
SG2016CAN
24.000000 MHz
2.00 x 1.60 x 0.70 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 2.2 mA
+/-3ppm
45 to 55 %
SG2016CAN
25.000000 MHz
2.00 x 1.60 x 0.70 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 2.2 mA
+/-3ppm
45 to 55 %
SG2016CAN
16.000000 MHz
2.00 x 1.60 x 0.70 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 1.8 mA
+/-3ppm
45 to 55 %
SG2016CAN
74.250000 MHz
2.00 x 1.60 x 0.70 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 3.0 mA
+/-3ppm
45 to 55 %
|
Model | Frequency | LxWxH |
|
|
|
I [Max] | 25°C Aging | Aging2 | Symmetry | ||||||||||||||||||||||||||||||||||||||||
| X1G004611A012 | SG-210SEBA | 24.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 105 °C | +/-100 ppm | ≤ 2.0 mA | +/-3ppm | 40 to 60 % | |||||||||||||||||||||||||||||||||||||||||
| X1G004611A013 | SG-210SEBA | 33.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 1.6 mA | +/-3ppm | 40 to 60 % | |||||||||||||||||||||||||||||||||||||||||
| X1G004611A014 | SG-210SEBA | 16.666600 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 1.6 mA | +/-3ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G004611A016 | SG-210SEBA | 14.000000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 105 °C | +/-50 ppm | ≤ 2.0 mA | +/-3ppm | 40 to 60 % | |||||||||||||||||||||||||||||||||||||||||
| X1G004611A017 | SG-210SEBA | 37.125000 MHz | 2.50 x 2.00 x 0.90 mm | CMOS | -40 to 105 °C | +/-50 ppm | ≤ 2.0 mA | +/-3ppm | 40 to 60 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0048010002 | SG2016CAN | 24.000000 MHz | 2.00 x 1.60 x 0.70 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 2.2 mA | +/-3ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0048010012 | SG2016CAN | 25.000000 MHz | 2.00 x 1.60 x 0.70 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 2.2 mA | +/-3ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0048010014 | SG2016CAN | 16.000000 MHz | 2.00 x 1.60 x 0.70 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 1.8 mA | +/-3ppm | 45 to 55 % | |||||||||||||||||||||||||||||||||||||||||
| X1G0048010016 | SG2016CAN | 74.250000 MHz | 2.00 x 1.60 x 0.70 mm | CMOS | -40 to 85 °C | +/-50 ppm | ≤ 3.0 mA | +/-3ppm | 45 to 55 % |
晶振產品使用每種產品時,請在進口有源晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。愛普生晶振,有源晶振,SG2016CAN晶振,X1G0048010002晶振
所有產品的共同點1：抗沖擊:抗沖擊是指晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。因為無論何種石英晶振,其內部晶片都是石英貼片晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。 2：輻射:將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。 3：化學制劑 / pH值環境:請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。
4：粘合劑:請勿使用可能導致金屬面晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。） 5：鹵化合物:請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。6：靜電:過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。
環境行為評價：評價我們運行以及員工的環境行為表現,確認支撐著本方針的成績.我們將向我們的員工提供信息,以及能夠?qū)⒎结樑c各自工作職責完全結合的培訓.加強環境意識教育,提高小體積MHZ系列晶振環境意識,充分調動職工的積極性,積極使用溫補晶體振蕩器（TCXO）、恒溫晶體振蕩器（OCXO）,,石英晶振,有源晶振環保型原材料,減少生產過程中的廢棄物產生量,努力向相關方施加環境影響. 愛普生晶振,有源晶振,SG2016CAN晶振,X1G0048010002晶振
我們的活動、產品和服務首先要遵守和符合有關環境的法律和其他環境要求.努力探索生產中所使用的有毒有害物質的替代,本著污染預防的思想,使我們的有源晶振,壓控振蕩器,振蕩器2016,石英晶振更趨于綠色,提高本公司的社會形象.
愛普生晶振環境影響的最小化：遵照社會的期望,改進的環境行為,我們將通過2016普通有源晶振有效利用森林、能源以及其它資源,減少形式的廢物來實現這一承諾.愛普生晶振環境管理體系：在每一個運行部門,實施支持方針的系統的環境管理工具.我們將確保適當?shù)娜肆Y源和充分的財力保障.每年我們都將建立可測量的環境管理以及行為改進的目標和指標.
