愛普生晶振,溫補晶振,TG-5500CA晶振,X1G0035610010晶振

頻率：10-50MHZ

尺寸：7.0*5.0mm

可編程晶體振蕩器就是可以滿足任何頻點的晶體振蕩器,經過頻率發生器的放大或縮小后實現各種不同的總線頻率.Sitime可編程晶體振蕩器采用全自動化半導體工藝（芯片級）,無氣密性問題,永不停振.并且集成了溫度補償電路,全溫度范圍無溫漂,-40℃-85℃全溫保證；可支持1-800MHZ任一頻點,精確致小數點后5位輸出.可編程晶振標準QFN封裝：7050、5032、3225、2520晶振等.被廣泛應用于鐘表、數碼產品、車載數碼、手機、對講機、數碼相機、MID平板電腦,光電技術等通訊設備及各種頻率控制設備.

訂購熱線：0755-27876236

愛普生晶振,溫補晶振,TG-5500CA晶振,X1G0035610010晶振,差分晶振具有低電平,低功耗等功能,低電流電壓可達到低值1V, 工作電壓在2.5V-3.3V,低抖動差分晶振是目前行業中具有高的要求,高的技術的石英晶體振蕩器,差分晶振相位低,低損耗等特點, 差分晶振的頻率相對都比較高的,比如從50MHz起可以做到700MHz,特別是“SAW單元極低的抖動振蕩器”能達到聲表面波等要求值,簡稱為“低抖動振蕩器”

貼片晶振晶片邊緣處理技術：7050有源晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

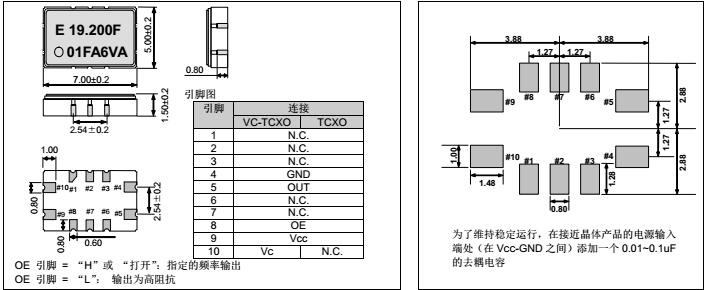

項目	符號	規格說明	條件
輸出頻率范圍	f₀	10-50MHZ	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	3.3V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-40℃ to +90℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.ellentracy.cn
		H: -30℃ to +85℃

頻率穩定度	f_tol	J: ±0.2× 10^-6
		L: ±2.0× 10^-6
		T: ±1.0× 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

愛普生有源晶體振蕩器編碼列表:

Product Number	Model	Frequency	LxWxH	Output Wave	F.Tol@25°C	Ope Temperature	Freq/Temp	I [Max]	Freq. Control	25°C Aging
X1G0035610010	TG-5500CA	12.800000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA		+/-0.5ppm
X1G0035610048	TG-5500CA	20.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA		+/-0.5ppm
X1G0035610049	TG-5500CA	24.576000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA		+/-0.5ppm
X1G0035610050	TG-5500CA	49.152000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 8.0 mA		+/-0.5ppm
X1G0035610059	TG-5500CA	20.000000 MHz	7.00 x 5.00 x 1.50 mm	Clipped sine wave	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA		+/-0.5ppm
X1G0035610066	TG-5500CA	30.720000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 6.0 mA		+/-0.5ppm
X1G0035610067	TG-5500CA	40.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 6.0 mA		+/-0.5ppm
X1G0035610083	TG-5500CA	27.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 6.0 mA		+/-0.5ppm
X1G0035610085	TG-5500CA	15.360000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA		+/-0.5ppm
X1G0035610087	TG-5500CA	26.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA		+/-0.5ppm
X1G0035610089	TG-5500CA	16.384000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA		+/-0.5ppm
X1G0035610090	TG-5500CA	25.000000 MHz	7.00 x 5.00 x 1.50 mm	CMOS	+/-1.0 ppm	-40 to +85 °C	+/-0.28 ppm	≤ 5.0 mA		+/-0.5ppm

TG-5500CA

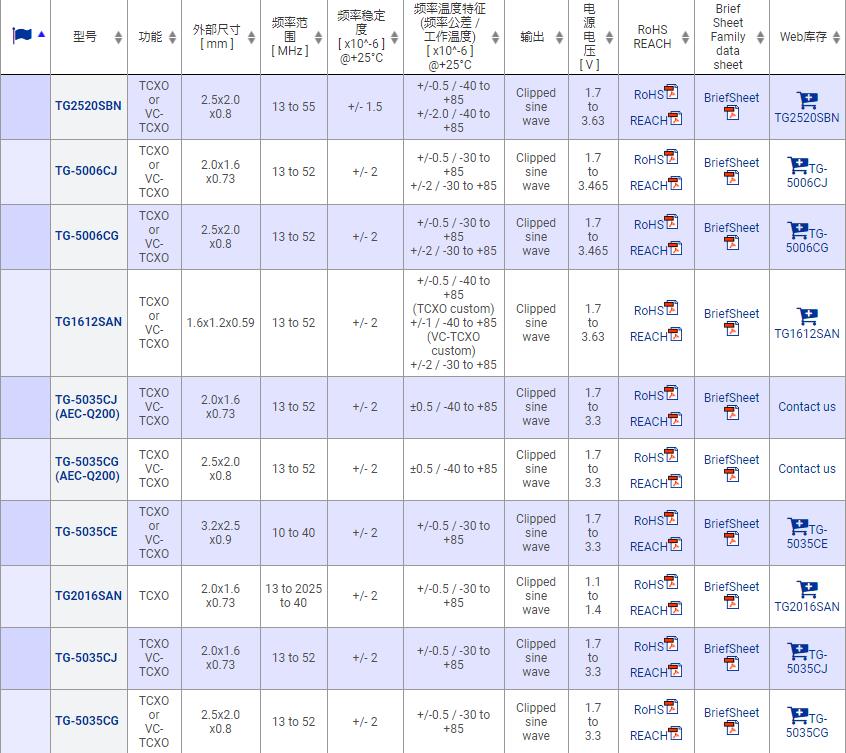

愛普生有源晶體振蕩器產品列表:

tg5035

（1）線路連接的電阻（R）與晶體串聯

（2）從起點到振蕩的停止點調整R的值。

（3）振蕩期間測量R的值。

（4）你將能夠獲得負電阻的值，|·R|= R +的Rr，和RR =晶振的阻力。

附：所連接的電路的雜散電容，可能會影響測定值。

如果晶振的參數是正常的，但它不工作穩步振蕩電路中，我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話，我們有三種方法來改善這樣的情況：

降低外部電容（Cd和CG）的值，并采用其他晶振具有較低負載電容（CL）。

采用具有較低電阻（RR）的晶振。

使用光盤和CG的不等價的設計。我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。

當有信號輸出從XOUT但不辛，其表示后面的功耗的情況下 - 電極后端電路是極其巨大的。我們可以添加一個緩沖電路的輸出和它的后電極之間，以驅動后端電路。

但1-5的方法上面提到的，你也可以按照步驟1-4-4的三種方法。如有不明白請聯系我公司晶振的應用工程師和IC制造商尋求進一步的幫助，如果你的問題不能得到解決。系統無法運行，因?yàn)榫w沒有足夠的輸出波形振幅。
