當前位置：首頁 » 臺產晶振 » 百利通亞陶晶振 » 百利通亞陶晶振,有源晶振,FR晶振,FRSTB1027晶振

prevnext

百利通亞陶晶振,有源晶振,FR晶振,FRSTB1027晶振

頻率：1-32MHZ

尺寸：7.0*5.0mm

貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片石英晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求

訂購熱線：0755-27876236

百利通亞陶晶振,有源晶振,FR晶振,7050mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.
貼片晶振晶片邊緣處理技術：貼片晶振是晶片通過滾筒倒邊，主要是為了去除石英晶振晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶振晶片的邊緣效應不能去除，而石英晶振晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動了不穩定。

項目	符號	規格說明	條件
輸出頻率范圍	f₀	1-32MHz	請聯系我們以便獲取其它可用頻率的相關信息
電源電壓	V_CC	2.97-3.63V	請聯系我們以了解更多相關信息
儲存溫度	T_stg	-40℃ to +85℃	裸存
工作溫度	T_use	G: -40℃ to +85℃	請聯系我們查看更多資料http://www.ellentracy.cn
		H: -20℃ to +70℃

頻率穩定度	f_tol	J: ±50 × 10^-6
		L: ±100 × 10^-6
		T: ±150 × 10^-6
功耗	I_CC	3.5 mA Max.	無負載條件、最大工作頻率
待機電流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC 極, L_CMOS≦15 pF
輸出電壓	V_OH	V_CC-0.4V Min.
輸出電壓	V_OL	0.4 V Max.
輸出負載條件	L_CMOS	15 pF Max.
輸入電壓	V_IH	80% V_CC Max.	ST 終端
輸入電壓	V_IL	20 % V_CC Max.	ST 終端
上升/下降時間	tr / tf	4 ns Max.	20 % V_CC to 80 % V_CC 極, L_CMOS=15 pF
振蕩啟動時間	t_str	3 ms Max.	t=0 at 90 %
頻率老化	f_aging	±3 × 10^-6 / year Max.	+25 ℃, 初年度,第一年

百利通亞陶晶振編碼列表：

Manufacturer Part Number原廠代碼	Manufacturer品牌	Series型號	Frequency 頻率	Frequency Stability頻率穩定度	Operating Temperature 工作溫度	Package / Case包裝/封裝	Size / Dimension 尺寸	Height - Seated (Max)高度
FRSTB1027	Diodes Incorporated	FR	27MHz	±25ppm	-20°C ~ 70°C	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.061" (1.55mm)
FRTELE016	Diodes Incorporated	FR	16.384MHz	±25ppm	-20°C ~ 70°C	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.061" (1.55mm)
FRETHE025	Diodes Incorporated	FR	25MHz	±25ppm	-20°C ~ 70°C	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.061" (1.55mm)
FRBST1061	Diodes Incorporated	FR	61.44MHz	±50ppm	-40°C ~ 85°C	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.061" (1.55mm)
PRBST1122	Diodes Incorporated	FR	122.88MHz	±50ppm	-40°C ~ 85°C	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.079" (2.00mm)
PRBST1122	Diodes Incorporated	FR	122.88MHz	±50ppm	-40°C ~ 85°C	6-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.079" (2.00mm)

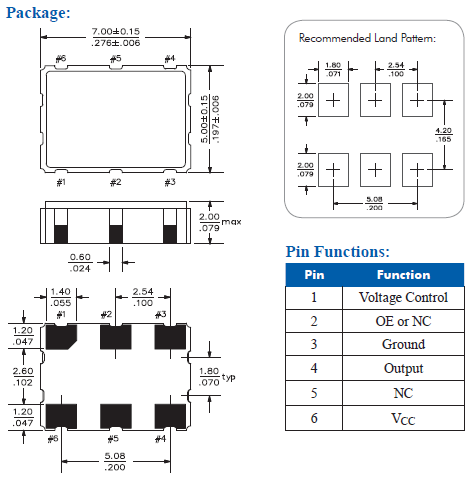

FR_3.3V 7050 VCXO

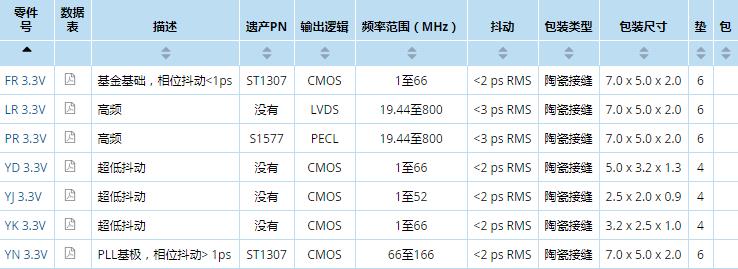

百利通亞陶晶振產品列表：

FR LR PR YD YJ YK YN

晶振在使用過程中需要注意哪些事項，晶振產品在使用過程中產生不良都有那些原因照成的，如果石英晶振產生了不良我們又該怎么處理，怎么去預防在以后的生產過程中確保品質不在出問題。

大家都知道晶振其實分為很多的類別，比如陶瓷諧振器，以及石英晶體諧振器，石英晶體振蕩器，那么石英晶體振蕩器又稱呼為有源晶振，何為有源晶振？

有源的意思就是帶有電壓功能，是只產品在使用過程中首先需要通過電壓起振，一般有源晶振的電壓在3.3V-5V之間。其實有源晶振在細分的情況下又能分成壓控振蕩器（VCXO）以及溫補晶振(TCXO)這兩者又可以合并為壓控溫補晶振（VC-TCXO），壓控晶振的原理簡單的說就是產品在工作過程中有一個電壓穩定控制功能，當石英晶振在使用過程中遇到電壓變大或者變小的情況下，產品可以在自帶電壓功能的情況下把電壓控制在可接受范圍，以及控制振蕩器的PPM精度，不超出在需要的頻率內，使其能夠穩定的給CPU提供精準信號，這就是壓控振蕩器的主要特點。

百利通亞陶晶振,有源晶振,FR晶振

亞陶百利通晶振減少污染物排放，對不可再生的資源進行有效利用。減少廢物的產生，對其排放的責任進行有效管理，7050四腳晶體有效地使用能源。通過設計工藝程序?qū)T工進行培訓保護環境以及人們的健康和安全。提供安全使用和廢置我們的產品的信息，對環境有重大健康安全和環境的運營現狀進行糾正。

貼片石英振蕩器保持就健康安全環境問題與臨近攝取進行對話。通過在環境控制方面實施優秀的管理實踐，六腳有源晶振以保護環境和與強生公司全球運作相關的自然資源。向員工灌輸環境價值觀，在所有的產品和生產過程中應用最佳環境實用技術，為全球可持續發展做出貢獻。

百利通亞陶晶振,有源晶振,FR晶振
