西鐵城晶振,貼片晶振,CM415晶振,CM41532768DZCT晶振

頻率：32.768KHz

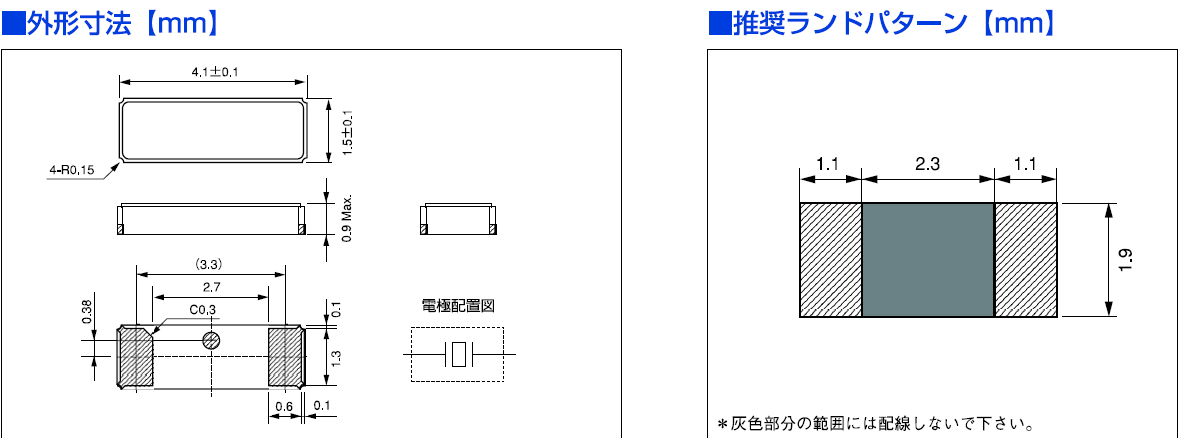

尺寸：4.1*1.5mm

32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮石英晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊接的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

訂購熱線：0755-27876236

西鐵城晶振,貼片晶振,CM415晶振，貼片表晶32.768K系列是具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
石英晶振的切割設計：用不同角度對石英晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等。

西鐵城晶振規格	單位	晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://www.ellentracy.cn
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	12.5pF	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

西鐵城晶振編碼列表：

Manufacturer Part Number原廠編碼

Manufacturer廠家

Description 參數

Series型號

Type 系列

Frequency

Frequency Stability頻率穩定度

ESR (Equivalent Series Resistance)電阻

Operating Temperature 工作溫度

Ratings

Mounting Type安裝類型

Package / Case包裝/封裝

Size / Dimension 尺寸

Height - Seated (Max)高度

CM41532768DZCT

Citizen Finedevice Co Ltd

CRYSTAL 32.7680KHZ 9PF SMD

CM415

kHz Crystal (Tuning Fork)

32.768kHz

70 kOhm

-40°C ~ 85°C

Surface Mount

2-SMD, No Lead

0.161" L x 0.059" W (4.10mm x 1.50mm)

0.035" (0.90mm)

CM41532768DZCT

Citizen Finedevice Co Ltd

CRYSTAL 32.7680KHZ 9PF SMD

CM415

kHz Crystal (Tuning Fork)

32.768kHz

70 kOhm

-40°C ~ 85°C

Surface Mount

2-SMD, No Lead

0.161" L x 0.059" W (4.10mm x 1.50mm)

0.035" (0.90mm)

CM41532768DZCT

Citizen Finedevice Co Ltd

CRYSTAL 32.7680KHZ 9PF SMD

CM415

kHz Crystal (Tuning Fork)

32.768kHz

70 kOhm

-40°C ~ 85°C

Surface Mount

2-SMD, No Lead

0.161" L x 0.059" W (4.10mm x 1.50mm)

0.035" (0.90mm)

CM41532768DZFT

Citizen Finedevice Co Ltd

CRYSTAL 32.7680KHZ 12.5PF SMD

CM415

kHz Crystal (Tuning Fork)

32.768kHz

70 kOhm

-40°C ~ 85°C

Surface Mount

2-SMD, No Lead

0.161" L x 0.059" W (4.10mm x 1.50mm)

0.035" (0.90mm)

CM41532768DZFT

Citizen Finedevice Co Ltd

CRYSTAL 32.7680KHZ 12.5PF SMD

CM415

kHz Crystal (Tuning Fork)

32.768kHz

70 kOhm

-40°C ~ 85°C

Surface Mount

2-SMD, No Lead

0.161" L x 0.059" W (4.10mm x 1.50mm)

0.035" (0.90mm)

CM41532768DZFT

Citizen Finedevice Co Ltd

CRYSTAL 32.7680KHZ 12.5PF SMD

CM415

kHz Crystal (Tuning Fork)

32.768kHz

70 kOhm

-40°C ~ 85°C

Surface Mount

2-SMD, No Lead

0.161" L x 0.059" W (4.10mm x 1.50mm)

0.035" (0.90mm)

CM415

西鐵城晶振產品列表：

CM519 CN415 CM1610H CM2012H

石英晶振自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。

每個封裝類型的注意事項

(1)陶瓷包裝晶振與SON產品

在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。

(2)陶瓷包裝石英晶振

在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。

（3）柱面式產品

產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞。當有源晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂。當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正。在該密封部分上施加一定壓力,會導致氣密性受到損壞。所以在此處請不要施加壓力。另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上。
