NZ2016SHB_32.768KHZ_END6180A有源晶振XO的NDK晶振編碼選擇NZ2016SHB-32.768KHZ-NSC5133C

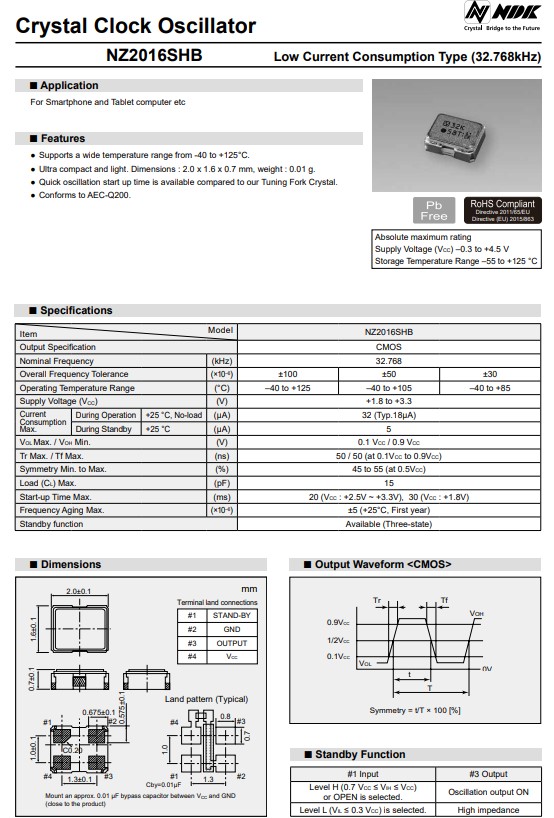

NZ2016SHB數據表
低消耗電流型（32.768kHz）
應用
NDK晶振用于汽車導航系統、汽車音響設備和攝像頭
用于汽車導航、汽車音響、攝像頭特征
支持-40至+125°C的寬溫度范圍.
小巧輕便.尺寸：2.0x1.6x0.7毫米,重量：0.01克.
與我們的音叉水晶相比,可提供快速振蕩啟動時間.
無鉛.
符合AEC-Q100/200標準.
1.項目:水晶鐘振蕩器
2.類型：NZ2016SHB
3.標稱頻率：32.768kHz
4.NDK規格編號：NZ2016SHB_32.768KHZ_END6180A有源晶振,NZ2016SHB-32.768KHZ-NSC5133C晶振編碼,車規耐高溫晶振
|
|
參數 |
SYM |
電氣規格 |
|
Notes |
||
|
最小 |
典型值 |
.max |
單位 |
||||
|
1 |
標稱頻率 |
fnom |
|
|
KHZ |
|
|
|
2 |
電源電壓 |
VCC |
+ |
1.8 至 +3. |
3 |
V |
|
|
3 |
電流消耗（工作時） |
ICC |
|
18 |
32 |
A |
在 25 ℃ 時， |
|
4 |
電流消耗（待機） |
IST |
|
|
5 |
A |
在 25 ℃ |
|
5 |
輸出電平 |
- |
|
CMOS |
|
|
|
|
6 |
負載電容 |
CL |
|
|
15 |
pF |
|
|
7 |
工作溫度范圍 |
Topr |
[-40 至 +8 |
5] 到 [-40 |
至 +125] |
C |
表.1 |
|
8 |
整體頻率容差 |
f/fnom |
± |
30 到 ± 1 |
00 |
ppm |
表1 *1 |
|
9 |
長期頻率穩定性 |
flt |
-5 |
|
+5 |
ppm |
在 25 ℃， 1 年 |
|
10 |
輸出電壓 |
VOL |
|
|
0.1 VCC |
V |
|
|
VOH |
0.9 Vcc |
|
|
V |
|
||
|
11 |
上升時間， 下降時間 |
Tr/tf |
|
|
50 |
NS |
0.1 V CC 至 0.9 VCC |
|
12 |
對稱 |
SYM |
45 |
|
55 |
% |
在 1/2 VCC 時 |
|
13 |
啟動時間 |
TSU |
|
|
30 |
MS |
+1.8 V |
|
|
|
20 |
MS |
+2.5 V至+3.3 V |
|||
|
14 |
輸出波形 |
- |
Square wave |
|
|
||
|
15 |
待機功能 |
#1 PAD輸入 |
# 3 PAD輸出 |
||||
|
H 電平（0.7 V CC 至 VCC）或開路 |
Operating |
||||||
|
L 電平（最大 0.3 VCC） |
高阻抗 |
||||||
*1 包括頻率公差（25 ℃時）、頻率/溫度特性、頻率/電壓系數。
表1 NDK規格編號列表
|
頻率容差 |
溫度范圍 ℃ |
|
電源電壓 （V） |
|
|
|
+1.8±0.18 |
+2.5±0.25 |
+3.0±0.3 |
+3.3±0.33 |
||
|
±100 × 10-6 |
-40 至 +125 |
NSC5132A |
NSC5132B |
NSC5132C |
NSC5132D |
|
±50 × 10-6 |
-40 至 +105 |
NSC5133A |
NSC5133B |
NSC5133C |
NSC5133D |
|
±30 × 10-6 |
-40 至 +85 |
NSC5134A |
NSC5134B |
NSC5134C |
NSC5134D |

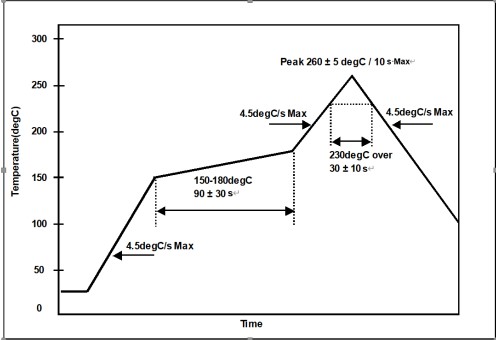

（1）回流焊耐熱性峰值溫度：265°C、10秒
加熱：230℃或更高,40秒預熱：150℃至180℃,120s
回流焊通道次數：3次
（2）手工焊接耐熱性32.768K有源晶振
將350°C的烙鐵壓在端子電極上3秒.
8.靜電放電
毫米：200V
HBM：2000V
清潔發展機制：500V
1噪聲
使用本產品時,請在電源和GND之間插入旁路電容器.
（最好靠近產品終端.
我們的規格和圖紙中顯示的旁路電容器值僅供參考.
（它們不是保證值.
在實際使用中,請為您的電路選擇合適的旁路電容值.
對于因以不符合上述說明的方式使用本產品而導致或與之相關的任何和所有事件,NDK概不負責.
2抗跌落性
NZ2016S系列采用抗沖擊設計,因此在高度（75cm）跌落三次時不會發生損壞.但是,如果從桌子上掉下來等,建議檢查它們的性能或與我們聯系進行檢查.
3靜電防護
NZ2016S系列采用C-MOSIC作為有源元件.有源晶振請在無靜電環境中使用它們.
4清潔
基本上,NZ2016S系列適用于超聲波清洗.但是,在某些情況下,在超聲波清潔過程中,內部設計可能會損壞.請事先仔細檢查條件.
5其他
NZ2016S系列是C-MOS應用產品.并且需要小心處理（與C-MOSIC相同）以避免靜電問題.
不正確的PAD連接會導致故障.請確保正確連接,如下所示.#2端子→接地
#4端子→VCC
NZ2016SHB_32.768KHZ_END6180A有源晶振,NZ2016SHB-32.768KHZ-NSC5133C晶振編碼,車規耐高溫晶振
1即使通過購買兩家公司以上的零部件而使產品的外觀顏色等不同,也不會對特性和可靠性產生影響.
2在以下項目的情況下,我們不負責保修/賠償.
（1）當本規格的產品用于與人的生命或財產有關的設備時,客戶有責任確認
對本產品和設備的影響事先使用,進行必要的安全設計（包括冗余設計、防故障設計等）,請在確保設備足夠安全后使用.
1.汽車、火車、輪船等安全相關設備或直接參與操作的設備
2.飛機設備
3.SPACE設備
4.醫療設備
5.軍事裝備
6.防災/防罪設備
7.交通信號燈
8.其他要求與上述性能相同的設備
設備
（2）在有源晶振SPXO要求的標準中未注明且在使用條件（包括電路裕量等）下使用時這在生產階段是無法預測的.
（3）使用超聲波焊接機時.特性退化有可能是由壓電材料的共振現象引起的.（示例;水晶片））
對于客戶流程的影響,我們不承擔任何責任.
因此,當您使用超聲波焊接機時,請在樣品步驟中充分評估.
（4）使用樹脂模具可能會影響產品特性.
當您使用樹脂模具時,請務必告訴我們的銷售聯系人.我們將就交貨規格和評估方法進行個別通信.
此外,如果您在未與我們聯系的情況下使用樹脂模具,并對客戶或第三方造成損害,我們將不對損害和其他責任負責,因為我們認為使用樹脂模具屬于ELF責任.
對于客戶流程的影響,我們不承擔任何責任.使用樹脂模具時,請在樣品步驟中有效評估.
（5）進行超出保證范圍的不當處理時.
3晶振產品不能用于與汽車安全有關的設備或直接參與操作的設備.（例如：安全氣囊、胎壓監測系統、發動機控制、轉向控制、制動控制等）
關于存儲的說明
1將晶振產品長時間存放在高溫高濕條件下時,產品特性差分有源晶振（可焊性等）和包裝條件可能會變差.請將產品儲存在溫度+5°C至+35°C,濕度85%RH或更低.本晶振產品是電子元件,因此請不要在露水狀態下存儲和使用.
2有源晶振產品儲存期限為未開封狀態下交貨后的12個月.請在存儲期限內使用.如果超過存儲期限,請檢查產品特性等,請使用.
